外置管道液體流量計原理及結構

點擊次數:2199 發布時間:2021-11-17 09:35:07

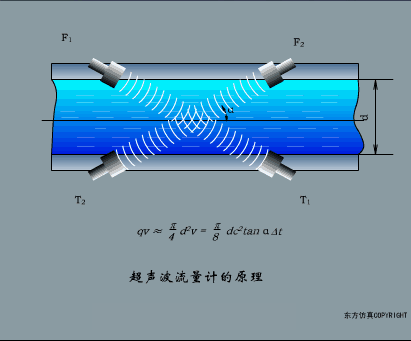

一、工作原理

根據對信號檢測的原理,外置管道液體流量計用的*多的為傳播速度差法、多普勒法兩大類。當超聲波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,并且其傳播時間的變化正比于液體的流速。

1、時差法:測量順逆?zhèn)鞑r(shí)傳播速度不同引起的時差計算被測流體速度。

2、相位差法:測量順逆?zhèn)鞑r(shí)傳播時由于時差引起的相位差計算速度。

3、頻差法:測量順逆?zhèn)鞑r(shí)傳播時的聲環頻率差。

傳感器是一種能把物理量或化學量轉變成便于利用的電信號的器件,通常由敏感元件和轉換元件組成。國際電工委員會(IEC)的定義為:“傳感器是測量系統中的一種前置部件,它將輸入變量轉換成可供測量的信號”。傳感器是傳感系統的一個組成部分,它是被測量信號輸入的*一道關口。傳感器可分為兩類:有源的和無源的。



二、結構

外置管道液體流量計由超聲波換能器、電子線路及流量顯示和累積系統三部分組成。

超聲波發射換能器將電能轉換為超聲波能量,并將其發射到被測流體中,接收器接收到的超聲波信號,經電子線路放大并轉換為代表流量的電信號供給顯示和積算儀表進行顯示和積算。這樣就實現了流量的檢測和顯示。
