液壓式萬(wàn)能試驗(yàn)機(jī)主要用于金屬材料室溫拉伸試驗(yàn)，也可做木材及水泥等非金屬材料的壓縮和彎曲試驗(yàn)。采用數(shù)字閉環(huán)控制系統(tǒng)，能實(shí)現(xiàn)負(fù)荷、位移、變形的三閉環(huán)控制要求，控制方式間能任意組合、平滑切換。那液壓式萬(wàn)能試驗(yàn)機(jī)普遍存在的問(wèn)題及原因是什么呢？那你知道怎樣調(diào)節(jié)萬(wàn)能試驗(yàn)機(jī)速度么？那么讓技術(shù)人員帶領(lǐng)我們?nèi)ピ敿?xì)的了解，下面為大家詳細(xì)介紹一下。

一：液壓式萬(wàn)能試驗(yàn)機(jī)普遍存在的問(wèn)題及原因

1、零位的調(diào)整

零位的調(diào)整應(yīng)在放置好試樣并且升起工作活塞的情況下進(jìn)行。當(dāng)工作活塞升起到一段距離之后,調(diào)整平衡砣的位置,使擺桿左側(cè)面與標(biāo)準(zhǔn)線對(duì)準(zhǔn),然后轉(zhuǎn)動(dòng)齒輪使主動(dòng)針對(duì)零,并在擺桿上加掛“B”“C”砣與不加掛“B”“C”砣的方法來(lái)核對(duì)指針是否都對(duì)準(zhǔn)零位。如果都對(duì)準(zhǔn)零位,則表示擺錘以鉛垂,然后回復(fù)試驗(yàn)所要求選掛的擺砣。調(diào)整零位時(shí),油泵電動(dòng)機(jī)樣開動(dòng),使測(cè)力活塞旋轉(zhuǎn),以減少測(cè)力活塞與油缸之間的摩擦。

2、常見故障分析

常見故障一:擺錘回落太快或太慢

若擺錘回落太快,原因之一是可調(diào)緩沖閥中的鋼球與球座不密合或是油孔與孔不同心,這是由于臟污及有毛刺所引起的。此時(shí)應(yīng)清洗、研磨球坐或油針。原因之二是不可調(diào)緩沖閥錐面上槽口太深或者閥體與閥座不密合。這種情況下應(yīng)清洗、研磨錐面,適量磨淺槽口。原因之三是可調(diào)緩沖閥旋鈕的位置已不適當(dāng),因此應(yīng)重新調(diào)整旋鈕的位置。若擺錘回落太慢,是因?yàn)椴豢烧{(diào)緩沖閥錐體上的槽口太淺,應(yīng)加深兩條槽口;另外如果油的黏度過(guò)大,應(yīng)換上適當(dāng)黏度的油。

常見故障二:指針零位不穩(wěn)

造成零位不穩(wěn)的原因首先應(yīng)考慮指針軸或擺軸的軸承是否臟污或銹蝕,是則應(yīng)清洗或更換軸承;然后再看齒桿與齒輪是否嚙合良好,若嚙合不好就需調(diào)修。若帶動(dòng)測(cè)力活塞轉(zhuǎn)動(dòng)的皮帶已脫落,則必須重新掛上皮帶;如果測(cè)力活塞的錐端從錐窩內(nèi)脫落,應(yīng)將測(cè)力活塞裝入錐窩內(nèi)。

常見故障三:卸荷后指針不能復(fù)位,某些部位上有卡澀的現(xiàn)象

先檢查線錘是否從錐窩內(nèi)脫落,如果已脫落則將線繞在槽內(nèi)即可;然后必須清洗或更換指針軸的軸承,清洗齒桿末端的導(dǎo)向架與導(dǎo)軌的油污及銹蝕。

常見故障四:示值負(fù)超差,各刻度范圍前幾點(diǎn)誤差較大,小刻度范圍更大些

在此情況下,首先有可能是推板與擺錘垂線之間的角度變小,只需將夾角調(diào)整適當(dāng)。還有可能是平衡錘與擺桿間的夾角變小,需校直平衡錘的螺桿或旋緊螺母,使其角度適當(dāng)。另外,測(cè)力部分向擺錘揚(yáng)起方向傾斜,或是齒桿向推板方向傾斜也是一個(gè)原因,此時(shí),就必須調(diào)整測(cè)力部分的水平位置或?qū)X桿調(diào)至水平位置。

常見故障五:示值正超差,各刻度范圍前幾點(diǎn)誤差較大,且小刻度范圍更大些

其實(shí)此種情況下的調(diào)整與故障四剛好相反。首先是推板與擺錘垂線之間的角度變大;其次是平衡錘與擺桿間的夾角變大;測(cè)力部分向擺錘揚(yáng)起的反方向傾斜,齒桿向推板的反方向傾斜,這些都只要作出相應(yīng)的調(diào)整即可。

常見故障六：加荷時(shí)，油路系統(tǒng)漏油嚴(yán)重或油管破裂

首先，檢查油路系統(tǒng)接頭處是否擰緊，如有需要更換墊圈的，要及時(shí)更換。如果是油管破裂，那么，需要更換強(qiáng)度更高的油管，另外，還要觀察送油閥，溢流閥活塞是否頂死或裝反。

常見故障七：試樣斷裂后，擺錘快速回落，造成沖擊

主要是緩沖器失靈，除了按照常規(guī)調(diào)整外，還應(yīng)考慮用油是否太稀、太臟等。

綜上所述可知,如果在試驗(yàn)的過(guò)程中發(fā)生了故障,必須停止油泵電動(dòng)機(jī)轉(zhuǎn)動(dòng),即卸荷后再檢查或修理,而不應(yīng)在高壓下進(jìn)行檢修或重新啟動(dòng),以免發(fā)生事故。

二：怎樣調(diào)節(jié)萬(wàn)能試驗(yàn)機(jī)速度

現(xiàn)在很多的塑料加工企業(yè)都在購(gòu)買所謂的萬(wàn)能試驗(yàn)機(jī)“萬(wàn)能”試驗(yàn)機(jī)，利用它來(lái)進(jìn)行拉伸、彎曲、壓縮和剪切試驗(yàn)，以對(duì)材料進(jìn)行性能評(píng)價(jià)、應(yīng)用開發(fā)研究以及質(zhì)量控制。發(fā)達(dá)的電子學(xué)改進(jìn)了這些設(shè)備的性能，使之更加易于操作，價(jià)格也越來(lái)越低。

萬(wàn)能試驗(yàn)機(jī)通過(guò)不同速度級(jí)別的調(diào)節(jié)，對(duì)塑料材料樣條進(jìn)行拉伸、彎曲、壓縮或牽引，這是塑料混配實(shí)驗(yàn)室中最普通的設(shè)備。在混配料的制備 過(guò)程中，利用測(cè)試材料能夠判斷材料是否適用于某些特定的加工應(yīng)用或終端應(yīng)用。還可以用于產(chǎn)品的質(zhì)量控制，以確保產(chǎn)品質(zhì)量各個(gè)批次之間的一致 性。

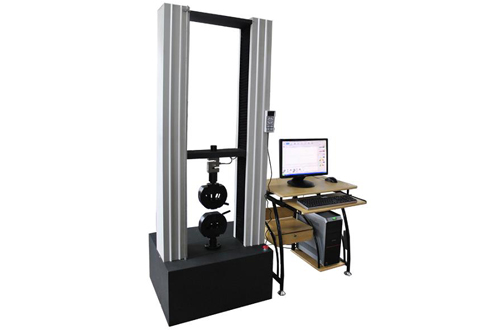

試驗(yàn)機(jī)包括一個(gè)或多個(gè)垂直承載的立柱，立柱上安裝一個(gè)固定的水平基座，頂部還有一個(gè)可移動(dòng)的水平十字頭(十字橫梁)?，F(xiàn)在的MTS萬(wàn)能試驗(yàn)機(jī)，立柱上通常還有滾珠絲杠用以固定可移動(dòng)的十字頭。試驗(yàn)機(jī)大小用框架的最大承載水平和測(cè)量載荷/拉力的測(cè)力計(jì)來(lái)共同表征。測(cè)力計(jì)附在依靠電動(dòng)馬達(dá)或液 壓裝置驅(qū)動(dòng)的可移動(dòng)的十字頭上。帶夾具的系列測(cè)力計(jì)測(cè)量力的大小，可以通過(guò)數(shù)字顯示器或PC機(jī)顯示結(jié)果。很多UTM具有可互換的測(cè)力計(jì)，因此可以與所測(cè)試 的不同材料匹配。靜態(tài)試驗(yàn)利用標(biāo)準(zhǔn)的電子萬(wàn)能試驗(yàn)機(jī)來(lái)進(jìn)行，通常加載速度范圍為0.001~20 in./min(1in.=2.54cm)。動(dòng)態(tài)試驗(yàn)或循環(huán)試驗(yàn)如裂紋增長(zhǎng)和疲勞試驗(yàn)通常利用液壓伺服系統(tǒng)UTM試驗(yàn)機(jī)來(lái)進(jìn)行，時(shí)間較長(zhǎng)，載荷較低。

目前，利用萬(wàn)能試驗(yàn)機(jī)所 測(cè)試的最常見的項(xiàng)目是拉伸強(qiáng)度和拉伸模量、彎曲強(qiáng)度和模量。按照ASTM D 638和ISO 527進(jìn)行拉伸試驗(yàn)時(shí)，樣條的兩端都有夾具夾緊，一個(gè)夾具是靜止的，另一個(gè)固定在十字頭上，背離固定夾具移動(dòng)，牽引樣條直至樣條出現(xiàn)斷裂，斷裂時(shí)十字頭會(huì) 自動(dòng)停止。彎曲試驗(yàn)時(shí)(ASTM D790 、D6272以及ISO178)，樣條被放在試驗(yàn)機(jī)固定機(jī)床的兩個(gè)支座上。這個(gè)試驗(yàn)中，十字頭移動(dòng)的方向與拉伸試驗(yàn)中移動(dòng)方向相反，向一個(gè)沒有支撐的中心 推動(dòng)而不是牽引樣條，直至樣條彎曲甚至斷裂。因?yàn)槎鄶?shù)熱塑性塑料材料不會(huì)在這個(gè)試驗(yàn)中斷裂，所以不可能計(jì)算斷裂彎曲強(qiáng)度。因而，標(biāo)準(zhǔn)的試驗(yàn)方法要求計(jì)算應(yīng) 變?yōu)?%時(shí)的彎曲應(yīng)力。

常用的電子試驗(yàn)機(jī)的容量為100～135000 lb。尺寸越大，成本越高。一般來(lái)說(shuō)，立式設(shè)備的體積更小也更易于操作，并且還能借助于樣品自身的重力，使棘手的樣品如薄膜也能同較重的注塑部件一樣易于 操控。單立柱試驗(yàn)機(jī)的力程較低，價(jià)格也較低，結(jié)構(gòu)容量一般為1000 lb。門式的萬(wàn)能試驗(yàn)機(jī)的結(jié)構(gòu)容量可達(dá)1000~135000 lb。測(cè)力計(jì)也以某一最大的適用于UTM試驗(yàn)機(jī)結(jié)構(gòu)和樣品的力值為分類依據(jù)。例如，一個(gè)100 lb的測(cè)力計(jì)安裝在1000 lb的?？蚶铮梢蕴峁?00 lb的試驗(yàn)載荷。測(cè)力計(jì)的容量不應(yīng)超過(guò)樣品預(yù)測(cè)斷裂載荷太多，否則會(huì)影響試驗(yàn)結(jié)果的精確性。

與靜態(tài)測(cè)試所用的電子試驗(yàn)機(jī)不同，液壓伺服試驗(yàn)機(jī)可以進(jìn)動(dòng)態(tài)測(cè)試以及疲勞試驗(yàn)機(jī)。 這樣必須反復(fù)施加應(yīng)力，進(jìn)行加載-釋放的循環(huán)。例如，疲勞裂紋增長(zhǎng)試驗(yàn)，用戶期望了解待測(cè)材料經(jīng)過(guò)多少次循環(huán)會(huì)斷裂。動(dòng)態(tài)測(cè)試萬(wàn)能試驗(yàn)機(jī)所需的應(yīng)力比電子 萬(wàn)能試驗(yàn)機(jī)靜態(tài)試驗(yàn)中所需的應(yīng)力要小。液壓伺服系統(tǒng)試驗(yàn)機(jī)的框架容量從100 lb到數(shù)噸不等，價(jià)格通常為電子力學(xué)試驗(yàn)機(jī)的2~3倍。基本用于金屬材料的疲勞試驗(yàn)，但是在汽車塑料、航天塑料、生物醫(yī)藥塑料以及電子元件用塑料等方面的 應(yīng)用也越來(lái)越廣泛，因?yàn)檫@些領(lǐng)域里需要耐疲勞性好的結(jié)構(gòu)部件。

以上就是給大家分享的液壓式萬(wàn)能試驗(yàn)機(jī)普遍存在的問(wèn)題及原因以及怎樣調(diào)節(jié)萬(wàn)能試驗(yàn)機(jī)速度。希望上述分享可以給大家?guī)?lái)幫助。如果您想要了解更多的知識(shí)，有不清楚的地方，歡迎致電凱德試驗(yàn)機(jī)械有限公司
